單段蝸輪減速機 標準型-PB

單段蝸輪減速機 標準型-PB

貨號: SW-16675 分類:

描述

單段蝸輪減速機 標準型-PB正式型錄文字規格

開啟正式型錄原頁：H194 正式型錄尺寸頁
查看可搜尋文字規格（11 筆）

H194 正式型錄原頁逐列目視核對；特殊減速比與 * 標記原樣保留。

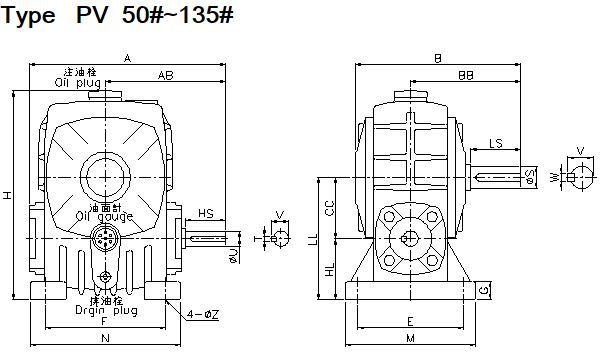

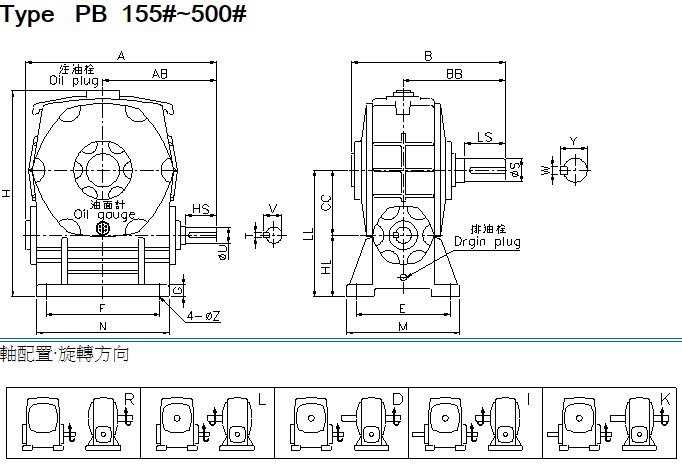

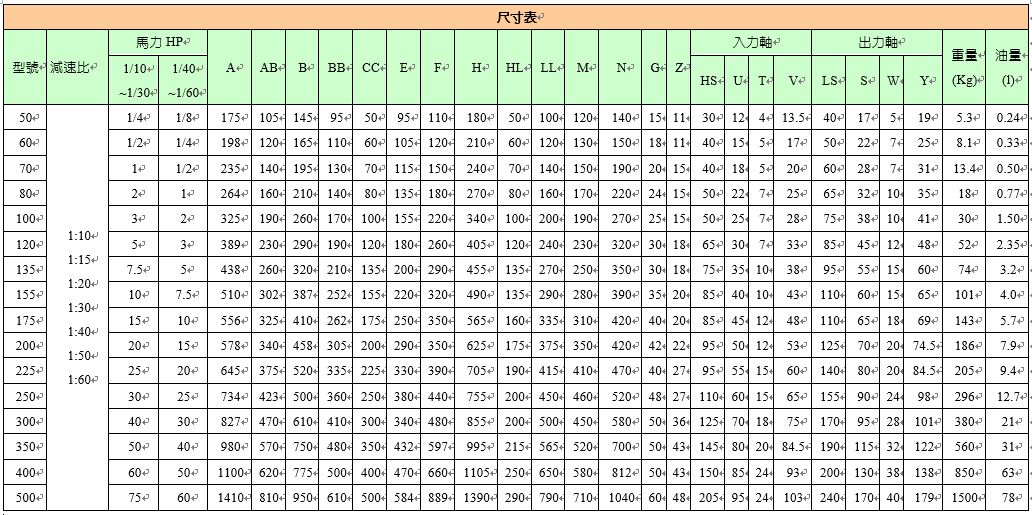

尺寸表（mm）

型號 馬力 1/10–1/30 馬力 1/40–1/60 A AB B BB CC E F H HL LL M N G Z 入力 HS 入力 U 入力 d 入力鍵 T×V×HK 出力 LS 出力 S 出力 D 出力鍵 W×Y×LK 重量 kg 油量 l
50 1/4 1/8 175 105 145 95 50 95 110 180 50 100 120 140 15 11 30 12 13.5 4×4×25 40 17 19 5×5×35 5.3 0.24
60 1/2 1/4 198 120 165 110 60 105 120 210 60 120 130 150 18 11 40 15 17 5×5×35 50 22 25 7×7×45 8.1 0.33
70 1 1/2 235 140 195 130 70 115 150 240 70 140 150 190 20 15 40 18 20 5×5×35 60 28 31 7×7×55 13.4 0.5
80 2（特殊 1:5） 1 264 160 210 140 80 135 180 270 80 160 170 220 24 15 50 22 25 7×7×45 65 32 35 10×8×60 18 0.77
100 3 2 325 190 260 170 100 155 220 340 100 200 190 270 25 15 50 25 28 7×7×45 75 38 41 10×8×65 30 1.5
120 5 3 389 230 290 190 120 180 260 405 120 240 230 320 30 18 65 30 33 7×7×55 85 45 48 12×8×70 52 2.35
135 7.5 5 438 260 320 210 135 200 290 455 135 270 250 350 30 18 75 35 38 10×8×65 95 55 60 15×10×80 74 3.2
155 10 7.5 510 302 387 252 155 220 320 490 135 290 280 390 35 20 85 40 43 10×8×75 110 60 65 15×10×95 101 4.0
175 15 10 556 325 410 262 175 250 350 565 160 335 310 420 40 20 85 45 48 12×8×75 110 65 69 18×11×95 143 5.7
200 20 15 578 340 458 305 200 290 350 625 175 375 350 420 42 22 95 50 53 12×8×85 125 70 74.5 20×12×110 186 7.9
225 25 20 645 375 520 335 225 330 390 705 190 415 410 470 40 27 95 55 60 15×10×90 140 80 84.5 20×12×105 205 9.4
