單段蝸輪減速機 標準型-PV

單段蝸輪減速機 標準型-PV

貨號: SW-16676 分類:

描述

單段蝸輪減速機 標準型-PV正式型錄文字規格

開啟正式型錄原頁：H197 正式型錄尺寸頁
查看可搜尋文字規格（16 筆）

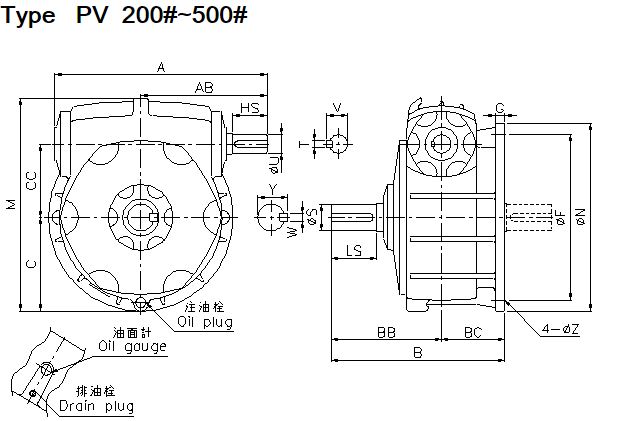

H197 正式型錄原頁逐列目視核對；200–500 的星號合併欄依型錄保留，未自行補值。

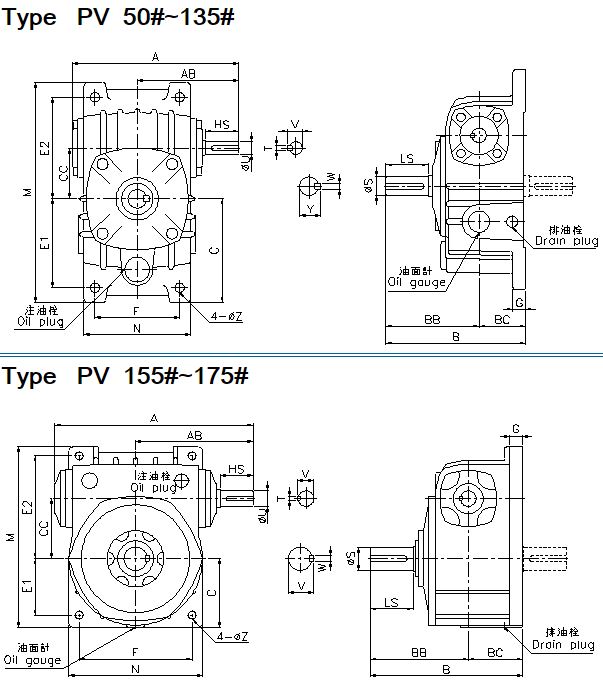

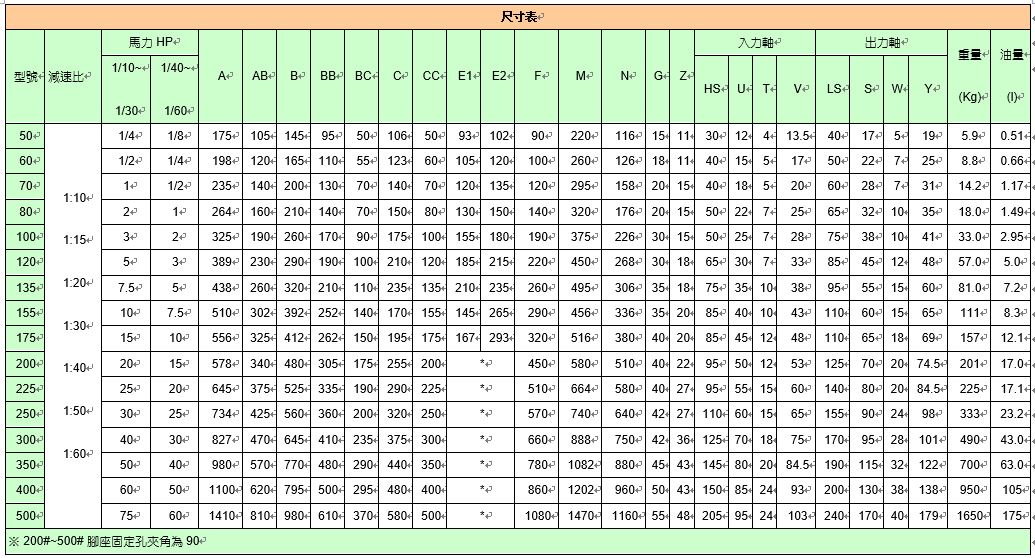

尺寸表（mm）

型號 馬力 1/10–1/30 馬力 1/40–1/60 A AB B BB BC C CC E1 E2 F M N G Z 入力 HS 入力 U 入力 d 入力鍵 T×V×HK 出力 LS 出力 S 出力 D 出力鍵 W×Y×LK 重量 kg 油量 l
50 1/4 1/8 175 105 145 95 50 106 50 93 102 90 220 116 15 11 30 12 13.5 4×4×25 40 17 19 5×5×35 5.9 0.51
60 1/2 1/4 198 120 165 110 55 123 60 105 120 100 260 126 18 11 40 15 17 5×5×35 50 22 25 7×7×45 8.8 0.66
70 1 1/2 235 140 200 130 70 140 70 120 135 120 295 158 20 15 40 18 20 5×5×35 60 28 31 7×7×55 14.2 1.17
80 2 1 264 160 210 140 70 150 80 130 150 140 320 176 20 15 50 22 25 7×7×45 65 32 35 10×8×60 18.0 1.49
100 3 2 325 190 260 170 90 175 100 155 180 190 375 226 30 15 50 25 28 7×7×45 75 38 41 10×8×65 33.0 2.95
120 5 3 389 230 290 190 100 210 120 185 215 220 450 268 30 18 65 30 33 7×7×55 85 45 48 12×8×70 57.0 5.0
135 7.5 5 438 260 320 210 110 235 135 210 235 260 495 306 35 18 75 35 38 10×8×65 95 55 60 15×10×80 81.0 7.2
155 10 7.5 510 302 392 252 140 170 155 145 265 290 456 336 35 20 85 40 43 10×8×75 110 60 65 15×10×95 111 8.3
175 15 10 556 325 412 262 150 195 175 167 293 320 516 380 40 20 85 45 48 12×8×75 110 65 69 18×11×95 157 12.1
200 20 15 578 340 480 305 175 255 200 * — 450 580 510 32 22 95 50 53 12×8×85 125 70 74.5 20×12×110 201 17.0
225 25 20 645 375 525 335 190 290 225 * — 510 664 580 40 27 95 55 60 15×10×90 140 80 84.5 20×12×120 225 17.1
250 30 25 734 425 560 360 200 320 250 * — 570 740 640 42 27 110 60 65 15×10×100 155 90 98 24×16×130 333 23.2
300 40 30 827 470 645 410 235 375 300 * — 660 888 750 42 36 125 70 75 18×11×110 170 95 101 28×16×150 490 43.0
350 50 40 980 570 770 480 290 440 350 * — 780 1082 880 45 43 145 80 84.5 20×12×130 190 115 122 32×18×170 700 63.0
400 60 50 1100 620 795 500 295 480 400 * — 560 1202 960 50 43 150 85 93 24×16×140 200 130 138 36×20×180 950 105
500 75 60 1410 810 980 610 370 580 500 * — 1080 1470 1160 55 48 205 95 103 24×16×190 240 170 179 40×22×220 1650 175
